MaxLock Series – Potężna siła napinania, lekkość montażu.

ZAPOMNIJ O CIĘŻKICH NARZĘDZIACH HYDRAULICZNYCH

Poznaj MaxLock Series – innowacyjny system napinania śrub, który zamienia jeden ogromny moment obrotowy na szereg małych sił, możliwych do kontrolowania zwykłym kluczem dynamometrycznym.

Łatwy montaż:

Śruby robocze M6–M20 — wystarczy standardowy klucz ręczny.

Bezpieczeństwo:

Brak tarcia na gwincie głównym — brak zniszczeń, pewny demontaż.

Precyzja:

Pełna kontrola nad naprężeniem rdzenia śruby.

Polska produkcja:

Marka ZERKOPOL — doświadczenie od 2003 roku.

ZOBACZ DOSTĘPNE SERIE

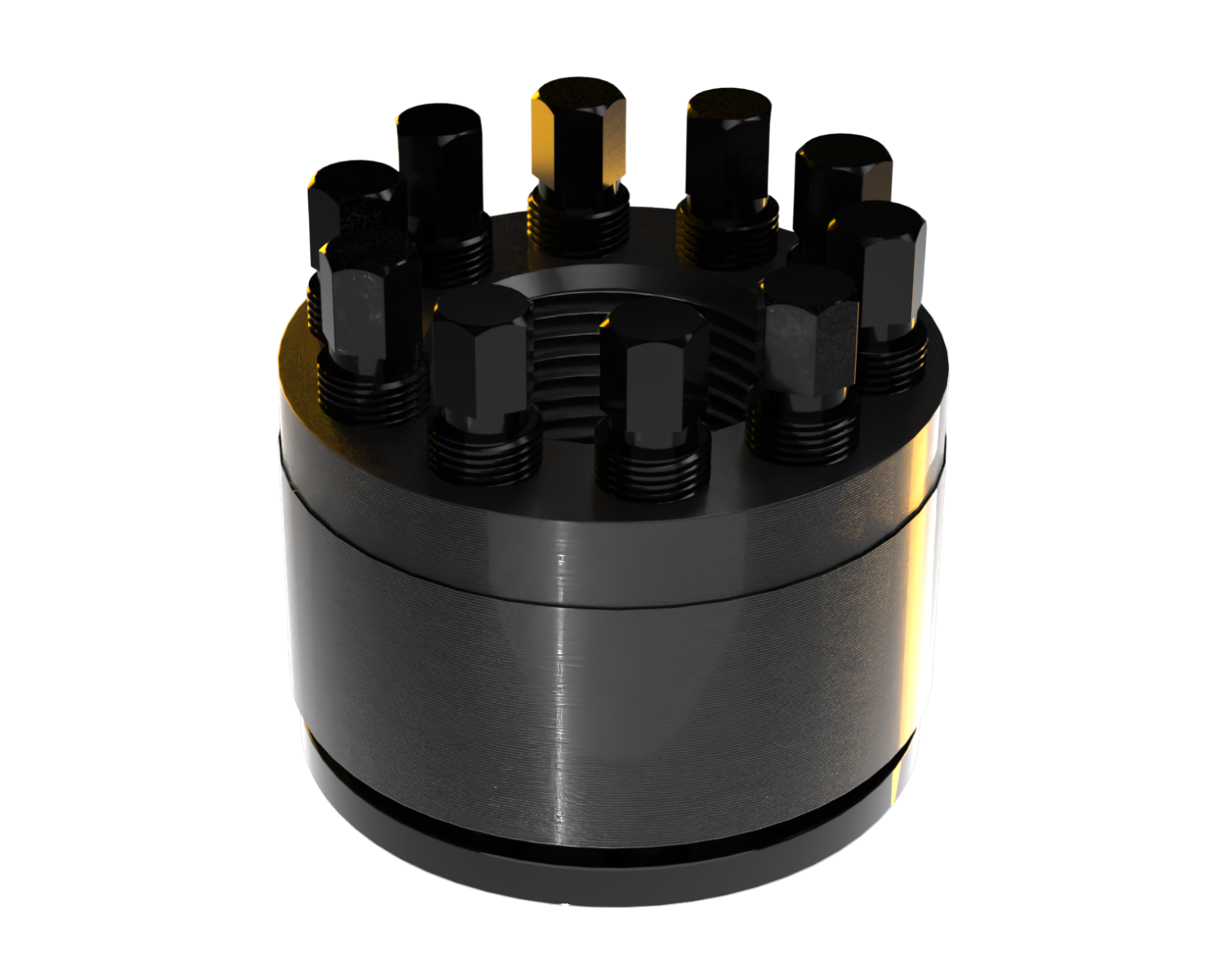

Render produktu 1

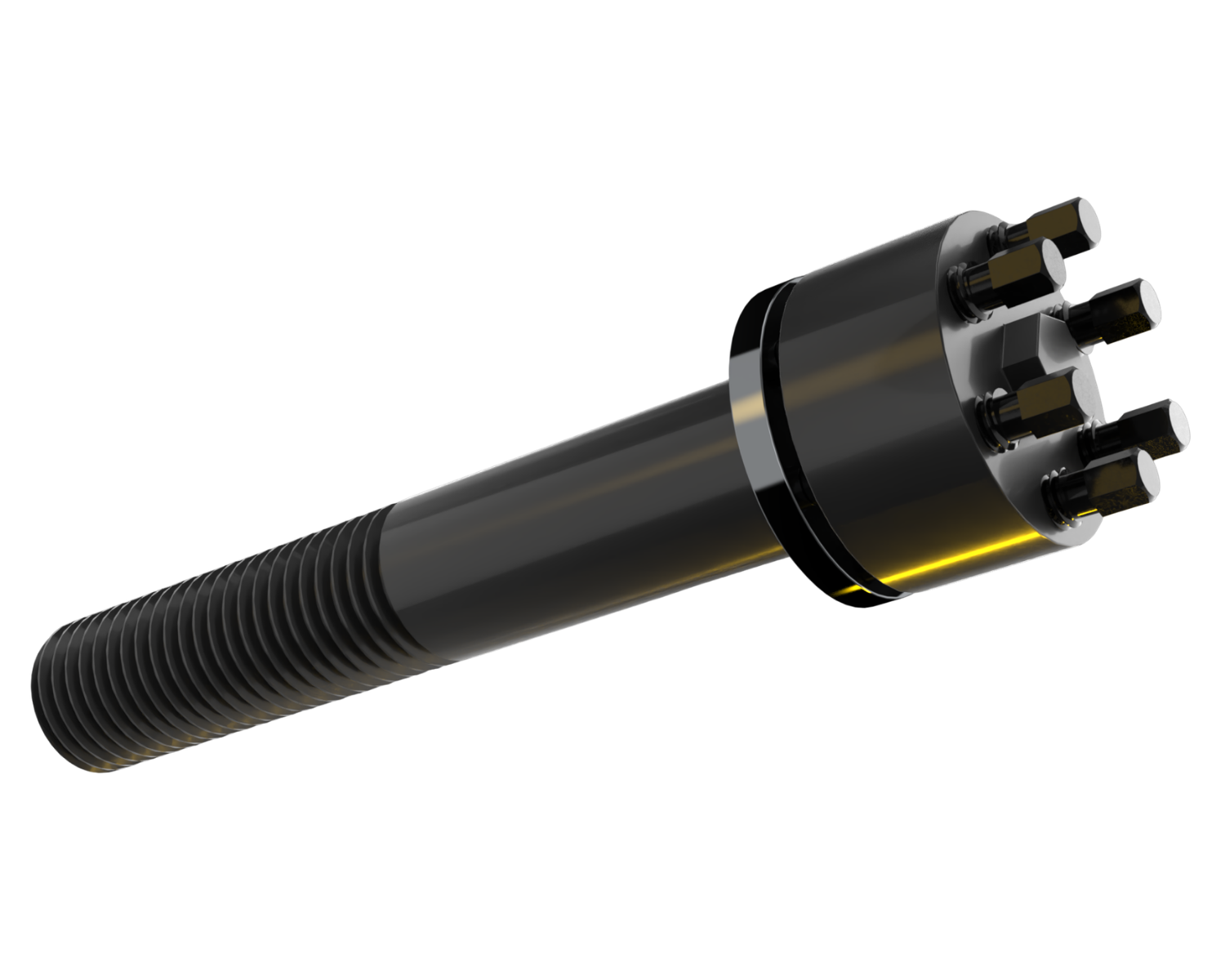

Render produktu 2

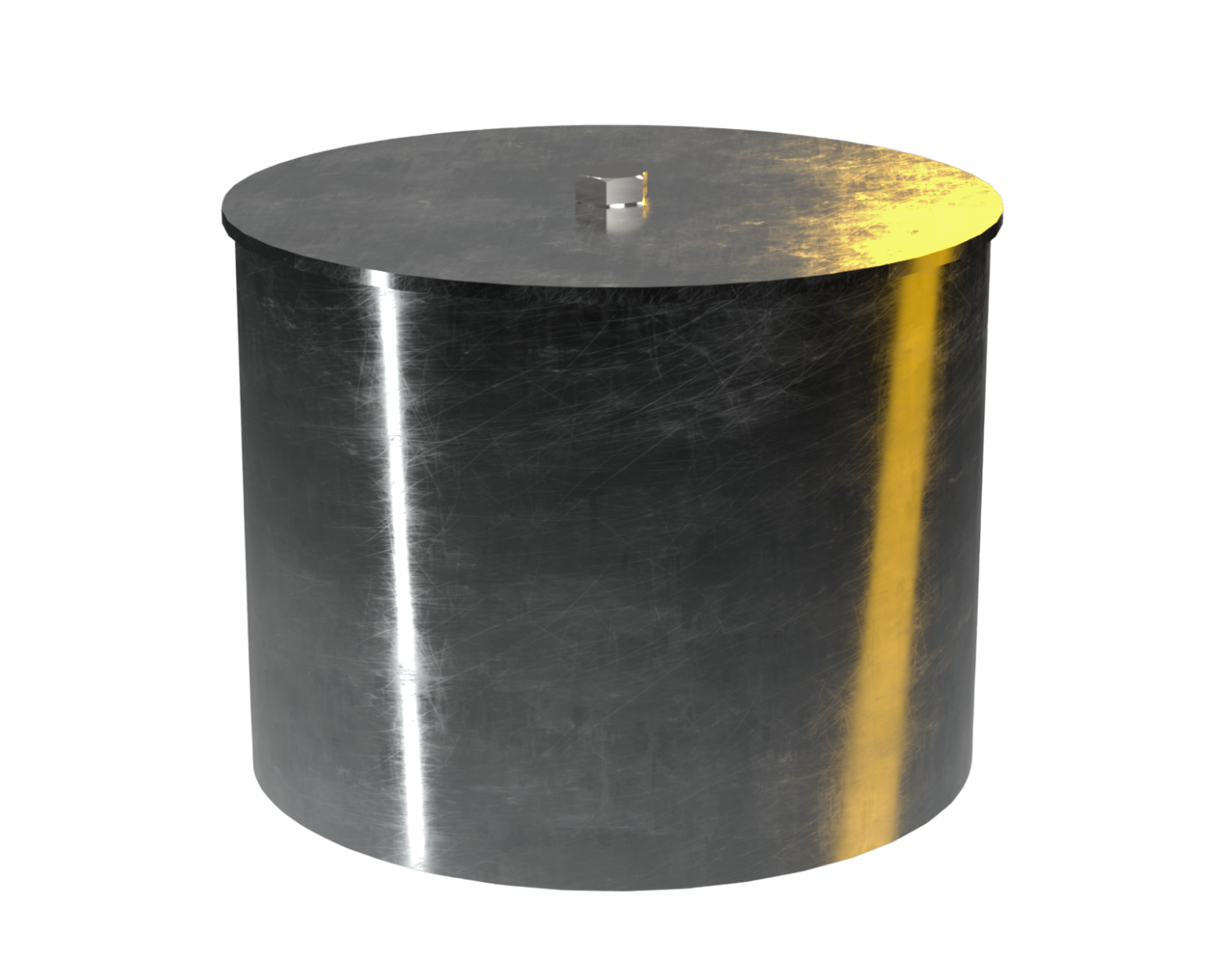

Render produktu 3

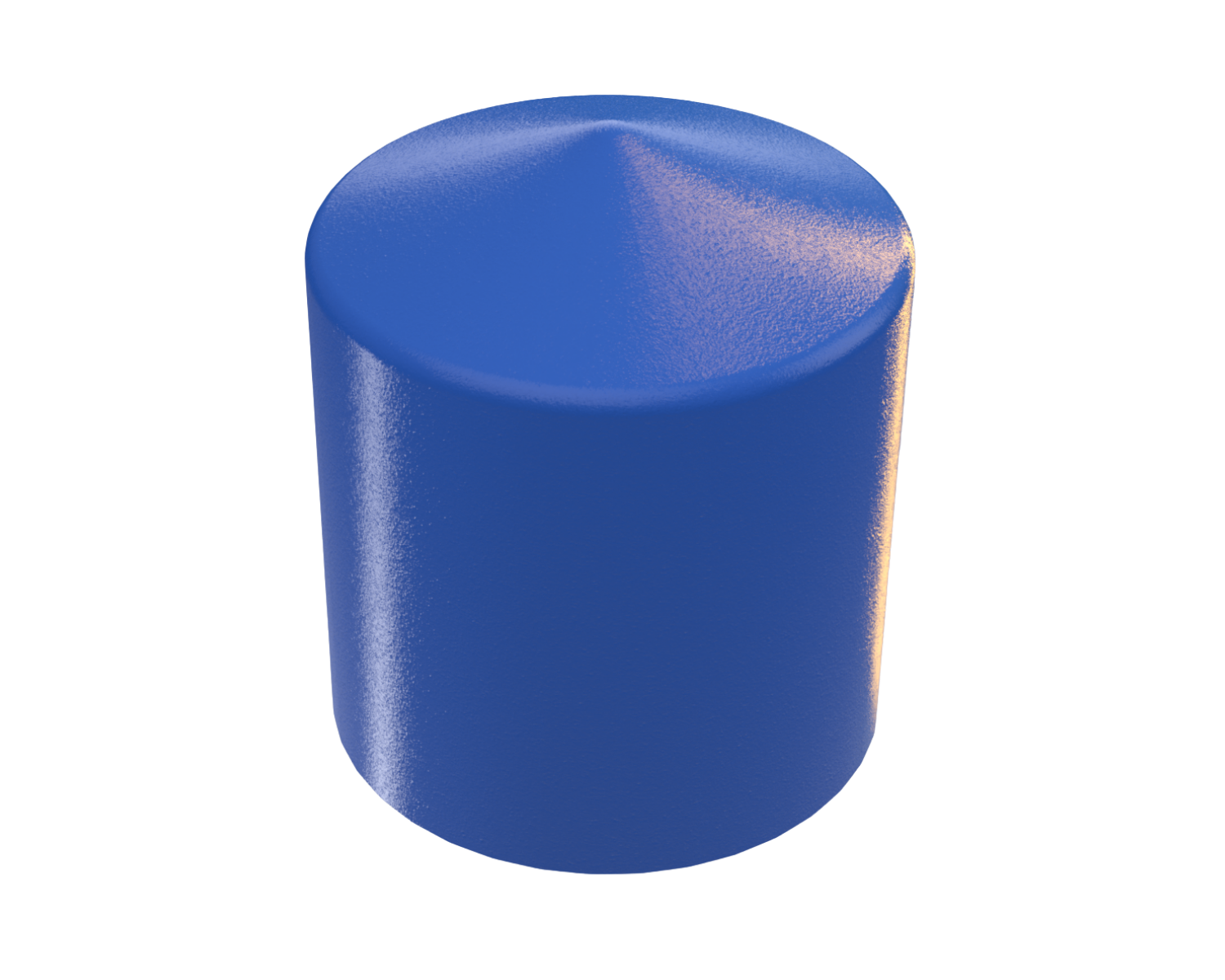

Render produktu 4

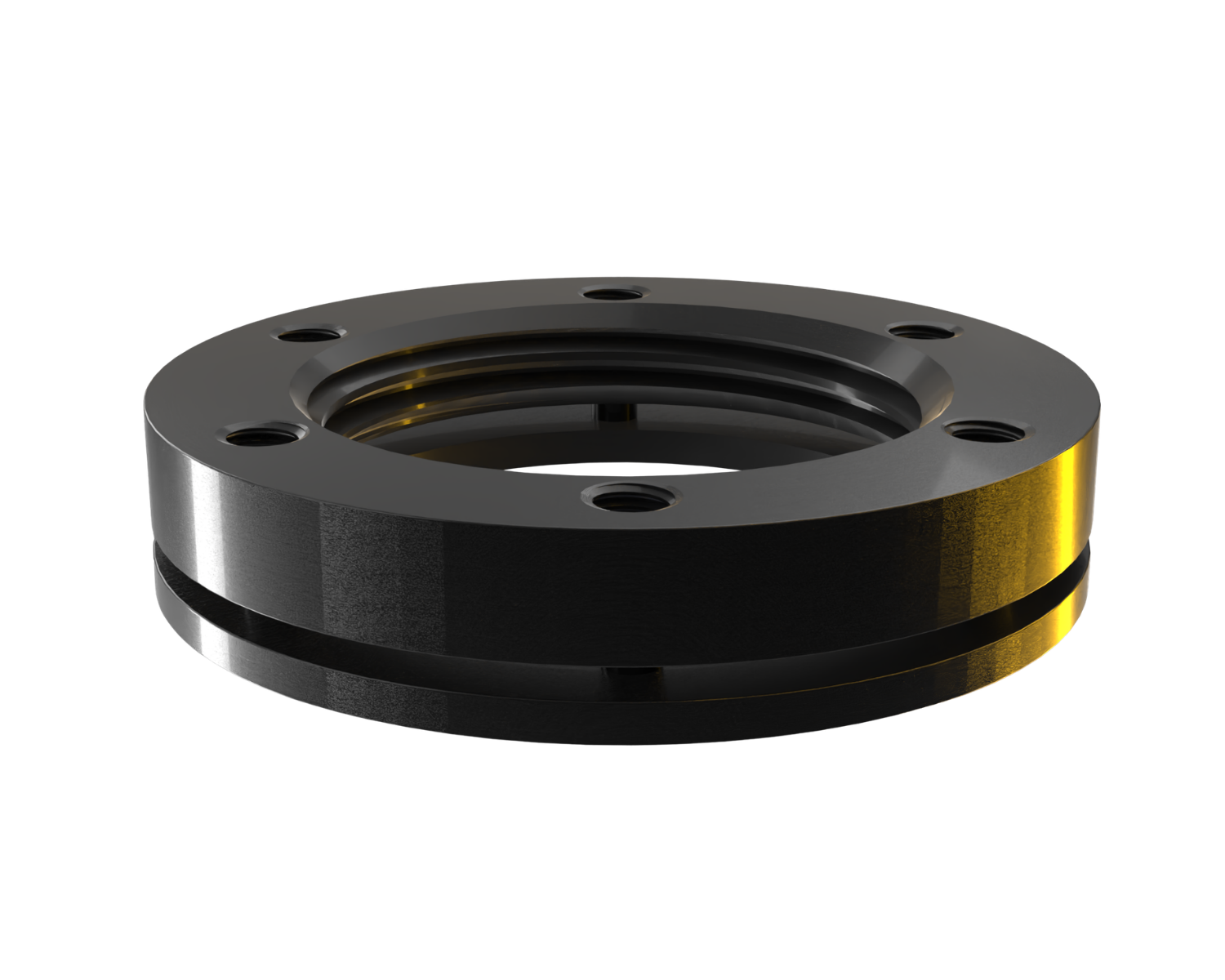

Render produktu 5

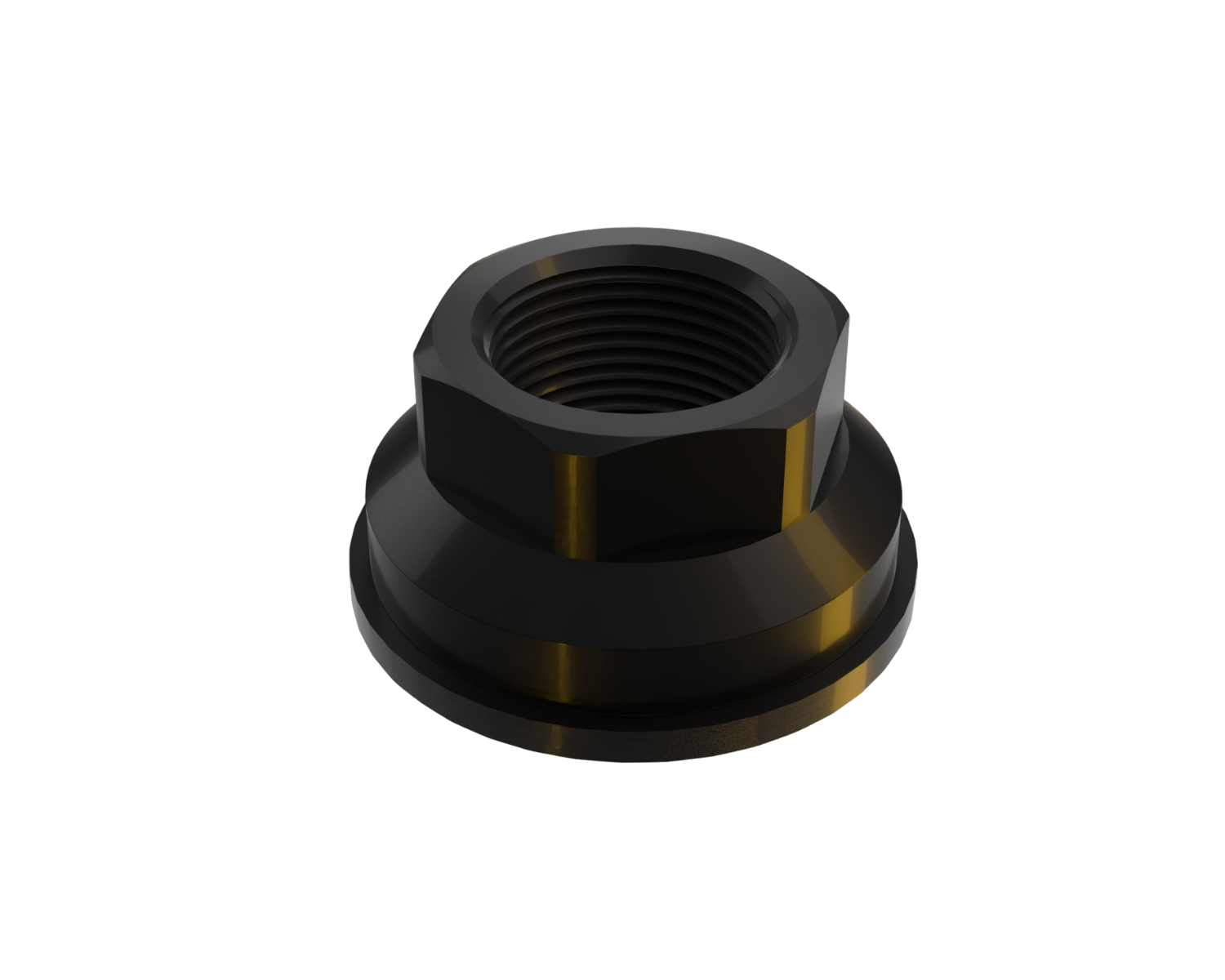

Render produktu 6
Render produktu 7
Render produktu 8
Render produktu 9
Render produktu 10
Render produktu 11
Render produktu 12

Jak działa „Wianuszek Mocy”?

Ideą systemu MaxLock Series jest zastąpienie jednego dużego momentu naprężającego wieloma mniejszymi składowymi. W korpusie nakrętki (lub łbie śruby) wykonujemy specjalny układ otworów gwintowych, w których osadzone są śruby robocze.

Dlaczego to rozwiązanie jest lepsze?

Równomierny rozkład obciążeń:

Dzięki elastyczności systemu, wszystkie nitki gwintu głównego są obciążone niemal jednakowo. W klasycznym połączeniu najbardziej obciążone nitki często ulegają trwałemu odkształceniu.

Kompensacja odchyłek:

System MaxLock Series pozwala na pracę przy odchyłce prostopadłości osi do 2° – bez utraty stabilności połączenia.

Stabilność naprężenia:

Śruby robocze działają jak sprężyny, kompensując relaksację naprężeń w czasie eksploatacji.

Oszczędność czasu:

Dokręcenie kilkunastu małych śrub trwa krócej niż walka z gigantycznym gwintem przy użyciu nieporęcznych, ciężkich urządzeń.

Pobierz pełną analizę sił (PDF)

Budowa połączenia i przepływ sił

Pięć kluczowych elementów systemu MaxLock i ich rola w tworzeniu stabilnego docisku kołnierzy.

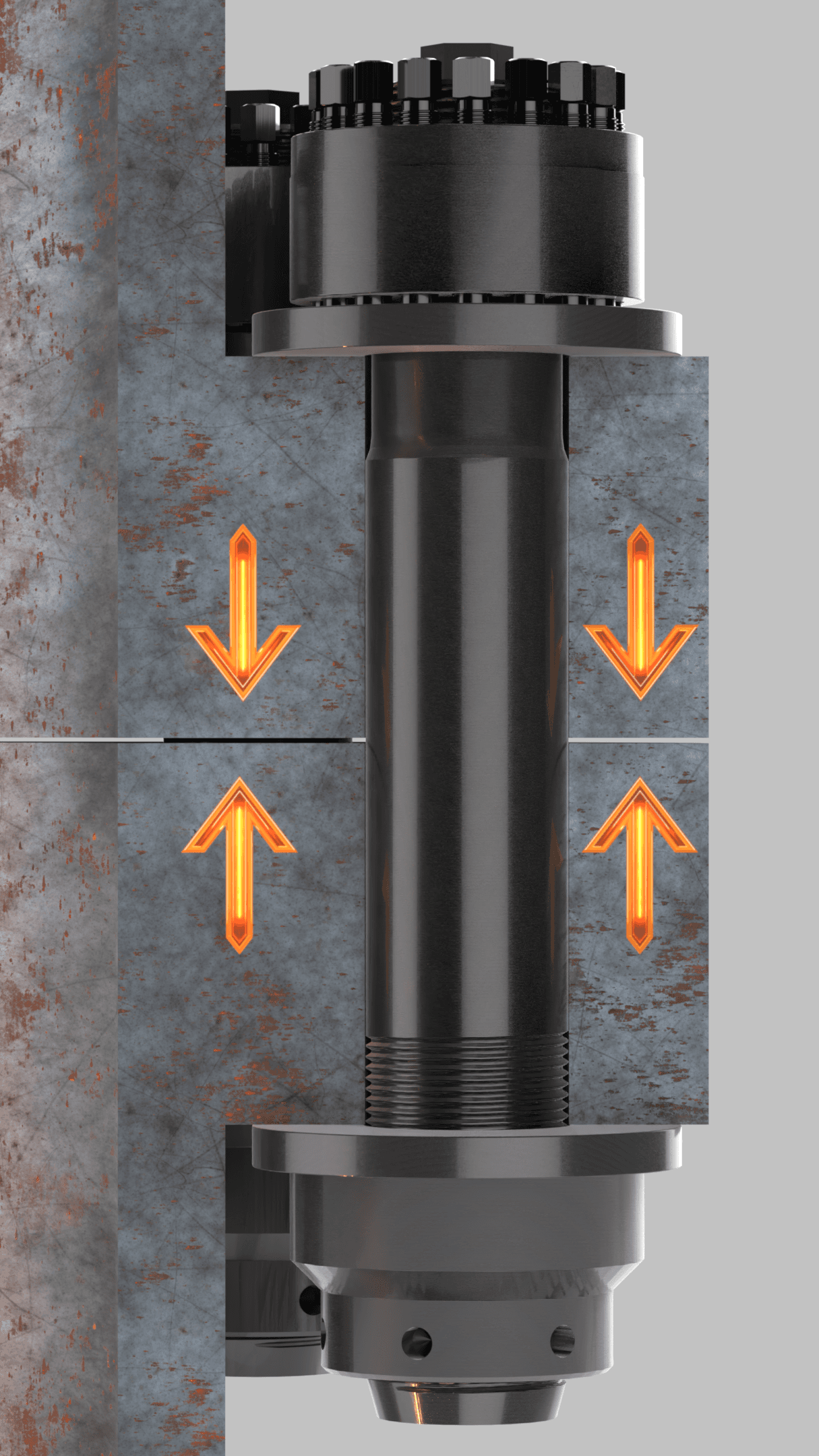

Połączenie kołnierzowe MaxLock – wizualizacja elementów i sił
Połączenie kołnierzowe MaxLock – wizualizacja elementów i sił
1

Śruby robocze (Jackbolts)

Dokręcanie śrub generuje potężną siłę osiową skierowaną na hartowaną podkładkę. Mała średnica tarcia pozwala na uzyskanie ogromnego nacisku przy minimalnym momencie obrotowym.

2

Korpus nakrętki

Przenosi obciążenia bezpośrednio przez gwint główny. Jest pozycjonowany na śrubie ręcznie, co eliminuje potrzebę używania ciężkich narzędzi wstępnych.

3

Hartowana podkładka

Kluczowy element chroniący powierzchnię kołnierza. Służy do precyzyjnego przenoszenia sił nacisku i stabilizacji połączenia.

4

Siła zacisku (Clamping Force)

Połączenie siły osiowej śrub roboczych i reakcji łba śruby głównej tworzy ekstremalnie stabilny docisk kołnierzy.

5

Reakcja śruby głównej

Siła osiowa wytwarzana przez "Wianuszek Mocy" generuje równomierne naprężenie w rdzeniu śruby głównej, eliminując ryzyko zatarcia gwintu.

Korzyści w cyklu życia połączenia

System MaxLock wspiera projekt, montaż, pracę i serwis, utrzymując stabilne napięcie wstępne oraz przewidywalną obsługę w warunkach przemysłowych.

PROJEKTOWANIE

DESIGN

  • Wyższe napięcie wstępne

    Naprężanie przez czyste rozciąganie pozwala na uzyskanie wyższych sił z niespotykaną precyzją.

  • Optymalizacja połączenia

    Generowanie napięcia wstępnego powyżej sił rozrywających gwarantuje stabilność w każdych warunkach.

  • Rozwiązania dedykowane

    Możliwość dostosowania produktów do najbardziej wymagających wymagań przestrzennych i środowiskowych.

  • Opcje projektowe

    Wysoka wydajność pozwala na stosowanie mniejszych śrub, co redukuje masę i koszty całej konstrukcji.

PIERWSZY MONTAŻ

INSTALLATION

  • Tylko narzędzia ręczne

    Nawet największe rozmiary MaxLock montuje jeden pracownik przy użyciu standardowego klucza.

  • Maksymalne bezpieczeństwo

    Eliminacja ciężkich narzędzi hydraulicznych i punktów przygnieceń (pinch points).

  • Praca w ciasnych miejscach

    Brak konieczności użycia masywnych kluczy pozwala na montaż tam, gdzie tradycyjne metody zawodzą.

  • Skrócony czas operacji

    Równoległy montaż przez kilku techników drastycznie skraca czas oddania maszyny do użytku.

EKSPLOATACJA

OPERATION

  • Odporność na wibracje

    Napięcie wstępne przekraczające siły zewnętrzne zapobiega samoczynnemu odkręcaniu się śrub.

  • Równomierny rozkład sił

    Precyzyjne obciążenie każdego gwintu redukuje ryzyko wycieków i awarii zmęczeniowych.

  • Większa niezawodność

    Stabilne połączenie to dłuższa żywotność maszyny i mniejsze ryzyko nieplanowanych postojów.

  • Redukcja przestojów

    Połączenia MaxLock pozostają bezpieczne i szczelne przez cały okres międzyremontowy.

KONSERWACJA

MAINTENANCE

  • Łatwa inspekcja

    Sprawdzenie momentu dokręcenia odbywa się błyskawicznie zwykłym kluczem dynamometrycznym.

  • Brak zatarć gwintów

    Dzięki eliminacji tarcia podczas napinania, demontaż przebiega bez niszczenia śrub głównych.

  • Błyskawiczny demontaż

    System MaxLock usuwa się równie łatwo, jak montuje – bez potrzeby używania grzania czy wycinania.

  • Wielokrotność użycia

    Napinacze MaxLock są w pełni odzyskiwalne i gotowe do ponownego montażu po standardowej inspekcji.
